手動插板閥
用途：
圓形手動插板閥，方形手動插板閥廣泛應用于建材、冶金、礦山等行業的粉塵物料流量控制，是控制粉塵物流的理想設備。
結構特點：
本公司是手動插板閥廠家，生產圓形手動插板閥，方形手動插板閥價格合理，實用新型結構簡單，重量輕，操作靈活，安裝拆卸方便，采用優質碳鋼制成，強度高，性能好，使用壽命長，螺桿和螺母采用軟屏蔽結構，不受外部粉塵的影響。
工作原理：
手動平板閘門主要由機架、螺母、手輪和閘板組成，手輪(鏈輪)轉動，線材在水平往復運動中承載螺母和閘板，達到閥門開合的目的。
手動插板閥型號編制的方式：
SLVD/S-0.6型手動平板閘門
 單向手動插板閥 |  雙向手動插板閥 |
SLVD/S-0.6型方形手動插板閥外形及安裝尺寸：
型號 | A×A | B×B | C×C | L | H | n-d |
SLVD | 200×200 | 256×256 | 306×306 | 780 | 120 | 8-Φ14 |
250×250 | 306×306 | 346×346 | 880 | 120 | 8-Φ14 | |
300×300 | 336×336 | 396×396 | 980 | 120 | 8-Φ14 | |
400×400 | 456×456 | 496×496 | 1190 | 140 | 12-Φ14 | |
450×450 | 510×510 | 556×556 | 1290 | 140 | 12-Φ18 | |
500×500 | 560×560 | 606×606 | 1390 | 140 | 16-Φ18 | |
SLVS | 600×600 | 660×660 | 706×706 | 1980 | 140 | 16-Φ18 |
700×700 | 770×770 | 820×820 | 2180 | 160 | 20-Φ18 | |
800×800 | 870×870 | 920×920 | 2390 | 160 | 20-Φ18 | |
900×900 | 974×974 | 1030×1030 | 2590 | 180 | 24-Φ23 | |
1000×1000 | 1074×1704 | 1130×1130 | 2790 | 180 | 24-Φ23 | |
說明 | SLVD-單向 | I-手輪 | 距地面小于1.7米用手輪，大于1.7米用鏈輪鏈條節數M=0.105-113（×是絲桿中心離地面高度） | |||
SLVS-雙向 | II-鏈輪 | |||||
注：方形手動插板閥廠家可按用戶需求設計制造。
圓形手動插板閥廠家其它手動平板閘門結構：
 圓形手動插板閥 |  不銹鋼方形手動插板閥 |

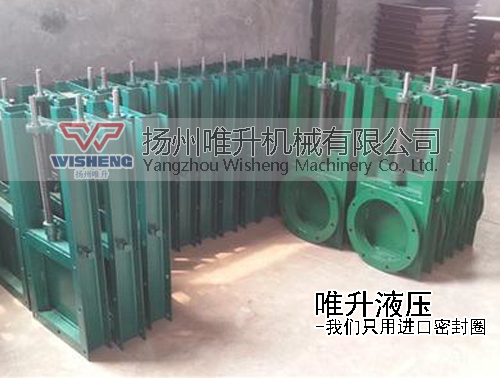

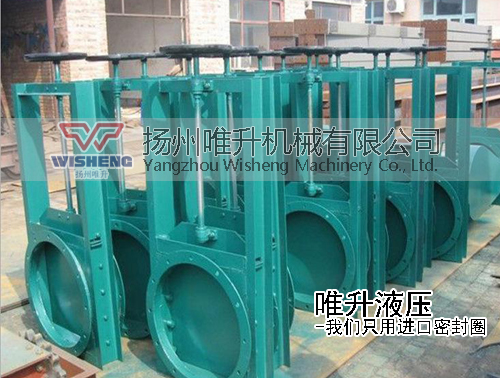

手動插板閥實物展示：
 |  |  |
聯系人：劉經理
電 話：15862898754（微信同號）
