電液動腭式閘門用途：

      本系列腭式閘門廣泛應用于建材、冶金、礦山、電力、化工、等行業，是各類落料系統的卸料控制裝置。

電液動腭式閘門結構特點：

      安裝方便，可直接安裝于料倉下部。采用平行式電液推桿或微型液壓站驅動，空間小，固定更方便。運行平穩，故障率低，可以快速切斷料流。

電液動腭式閘門工作原理：

      腭式閘門由本體、扇形閘板、軸、齒輪、密封件、執行機構（電液推桿、電動推桿、氣缸）等部件構成。手動或電液推桿、電動推桿、氣缸，運行使齒輪帶動扇形閘板沿軸心旋轉，使兩個扇形閘板向兩邊開啟，物料隨即下落，待接料裝置滿載后，再由手動或電液推桿、電動推桿、氣缸，使扇形閘板復位，關閉截斷下落的物料。

電液動腭式閘門型號編制說明：

DEZ-A-I型電液動腭式閘門

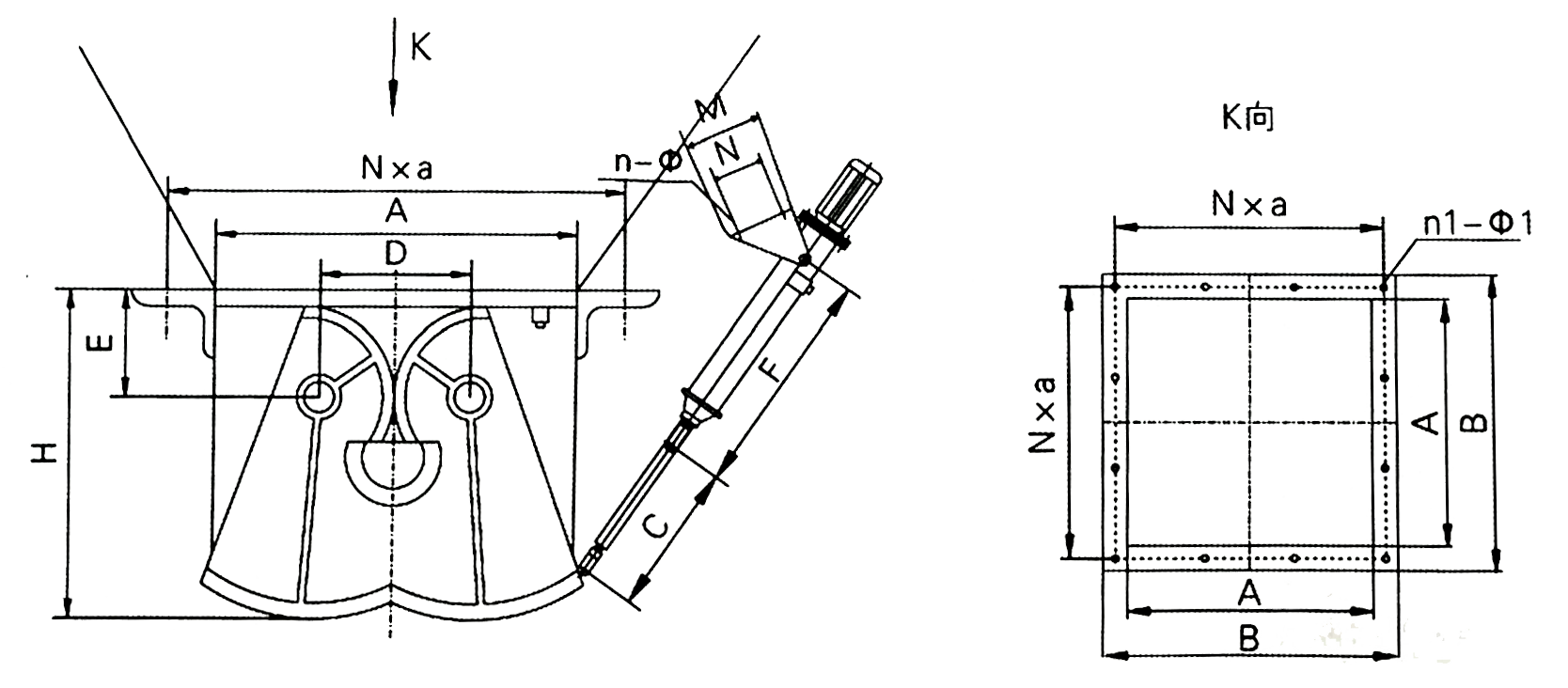

DEZ-A-I型電液動腭式閘門外形及安裝尺寸：

型號	主要尺寸（mm）												電液推桿型號	功率 (KW)
	A	B	C	D	E	F	H	M	N	Nxa	n1xΦ1	n-Φ
DEZ-A-30-I	300	400	180	150	100	710	300	320	260	2x180	8-14	4-28	DYT700-180	1.1
DEZ-A-40-I	400	500	240	160	120	740	360			2x230			DYT700-240
DEZ-A-50-I	500	626	290	250	150	765	480			3x190	12-18		DYT1000-290	1.5
DEZ-A-60-I	600	726	340	250	180	790	600			3x224			DYT1000-340
DEZ-A-70-I	700	850	390	320	220	845	660			4x198	16-22		DYT1750-390	2.2
DEZ-A-80-I	800	950	440	430	240	870	760			4x222			DYT1750-440

DEZ-B-II型電液動腭式閘門

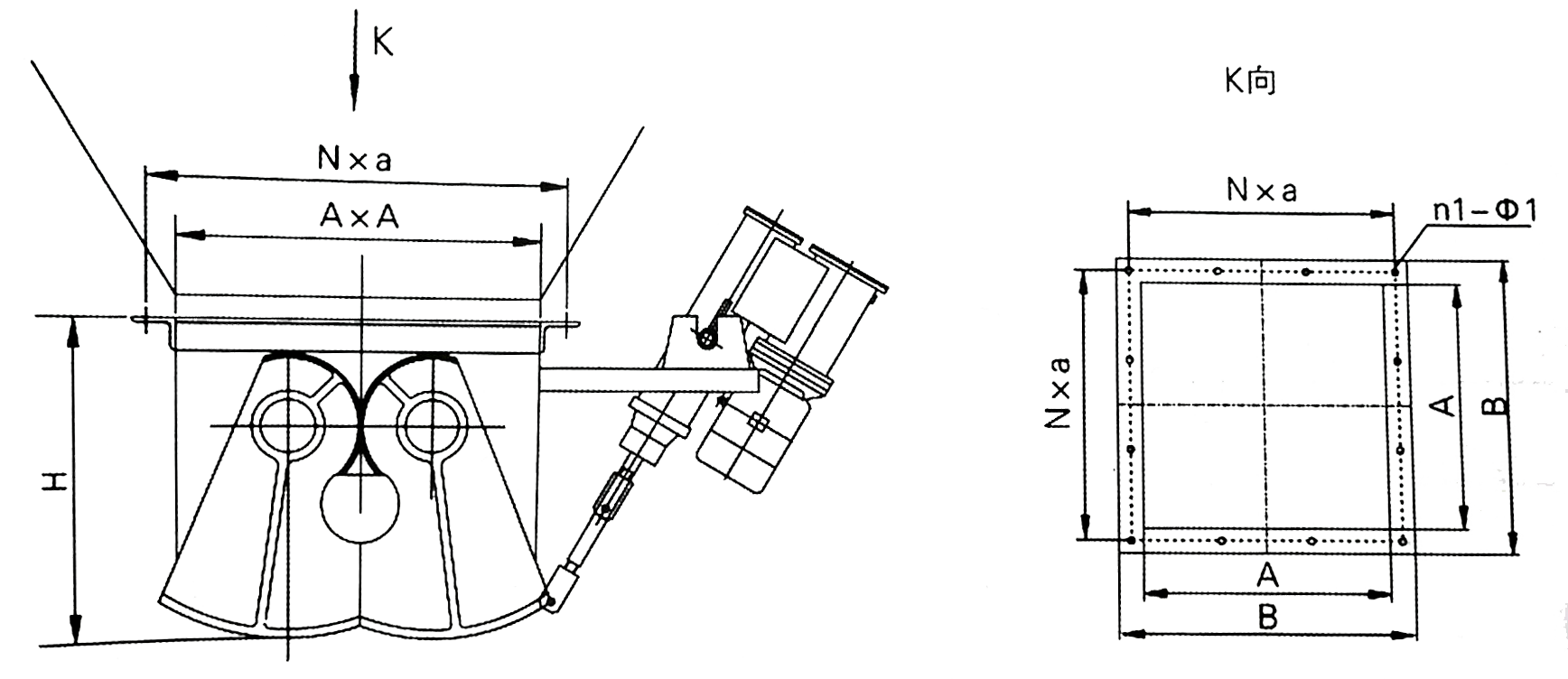

DEZ-B-II型電液動腭式閘門外形及安裝尺寸：

型號	主要尺寸（mm）				電液推桿型號	功率（kw）
	A	B	H	Nxa
DEZ-B30	300	400	300	2x180	DYT700-180	1.1
DEZ-B40	400	500	360	2x230	DYT700-240
DEZ-B50	500	626	480	3x190	DYT1000-290	1.5
DEZ-B60	600	726	600	3x224	DYT1000-340
DEZ-B70	700	850	660	4x198	DYT1750-390	2.2
DEZ-B80	800	950	760	4x222	DYT1750-440

注：可按用戶要求設計制造。
